이번 글에서는 수입차 포드 몬데오 코딩하는 방법에 대해서 알아보겠습니다. 전혀 어렵지 않습니다.
먼저 말씀드리고 싶은 점은 코딩의 결과로 차량이 망가질 수 있습니다. 전적으로 차주의 책임이므로 참고만 하시고 저 말고도 재야의 고수분들이 많으니 그분들의 자료도 참고 하시기 바랍니다.
BMW는 이미 코딩이 엄청나게 활성화 되어있고, 벤츠도 코딩하시는 분들 많이 있으신 것으로 알고 있습니다. 포드 몬데오도 네이버에 까페가 3개가 있답니다.
혹시 다른 차종을 가지고 계시면 이 글로 대충 어떻게 하는건가 참고하시고, 해당 차종 동호회나 유튜브를 참고하시길 바랍니다.
코딩이 뭐하는거?
일단 코딩이 뭐냐면 차량의 ECU(엔진 컨트럴 유닛)라는 컴퓨터에 이런저런 기능들이 프로그램밍 되어있는데, 그 부분을 살짝 수정해서 저처럼 간단한 기능을 켜고 끄거나 하거나 차량의 출력을 높이고 낮추는 등의 작업을 말합니다.
제가 코딩을 한 계기는 차량의 오토스탑(스탑앤고) 기능을 사용하고 싶지 않아서 코딩을 했습니다. 몬데오는 시동을 걸면 자동으로 오토스탑이 동작을 하기 때문에 매번 차에 탈 때마다 이 기능을 꺼야하는데 귀찮았습니다.
또 한가지 이유는 이 오토스탑 기능을 많이 사용하면 많이 사용할수록 배터리의 수명이 짧아진다는 정비사님의 조언을 들었기 때문입니다.
코딩 준비
1.준비물: OBD케이블과 윈도우 노트북이 있어야 합니다. 맥북 안됩니다.

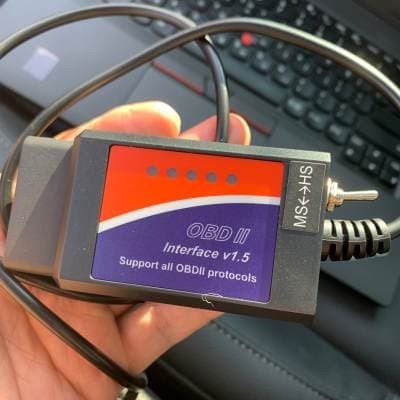

이렇게 생긴 놈으로 알리에서 8천원 주고 샀습니다. 블루투스 OBD로는 컴퓨터와 연결하는데 실패했습니다. 타 차종은 블루투스로 연결이 잘 되더라고요.
OBD는 On-Board Diagnostics라고 차량 진단기구입니다. 카센터에가면 이동식 컴퓨터 같은 것을 꼽는 것을 보신적이 있으실겁니다.
Forscan 홈페이지에서는 어떤 OBD케이블을 쓰라고 추천하고 있는데, 다 미국에서 파는 제품이라 비쌉니다. 제가 산 제품도 멀쩡하게 동작하니 참고하세요.
2. 프로그램 설치
OBD사시면 아마도 프로그램 뭐 설치해야 동작한다는 설명서가 들었을껍니다. 이것도 설치하시고요. 첨언하자면 포스캔은 USB로 연결하지만 사실상 구동은 COM포트로 통신을 하는 것처럼 바꿔줘야 합니다. 이걸 바꿔주는 드라이버입니다.
다음으로는 Forscan이라는 프로그램을 컴퓨터에 깔아야 합니다. 이건 포드 전용 코딩 프로그램입니다.

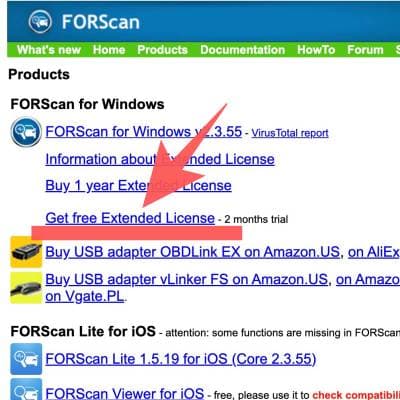

지금 최신 버전이 2.3.55군요. 제일 위에 것 받으면 됩니다. 설치를 마치시면 이제 라이센스를 받아야 합니다.
위에 화살표 눌러서 라이센스를 받는데요. Forscan프로그램을 켜서 하드웨어 ID를 카피하고 입력해야 라이센스를 줍니다. 별로 어렵지 않은데, 설명서 링크 해두겠습니다. 그림보면 바로 이해됩니다.
라이센스를 받으면 2달 동안 무료로 이 프로그램을 쓸 수 있습니다. 2달 지나면 새로 받으면 됩니다.
차량에 연결
라이센스까지 다 처리가 되었으면 이제 노트북과 OBD를 가지고 차에 갑니다.
차에 시동을 먼저 걸지 마시고, OBD부터 꼽고 키를 on상태로 둡니다. 브레이크 밟지말고 차에 전원 들어오게 만드시면 됩니다.

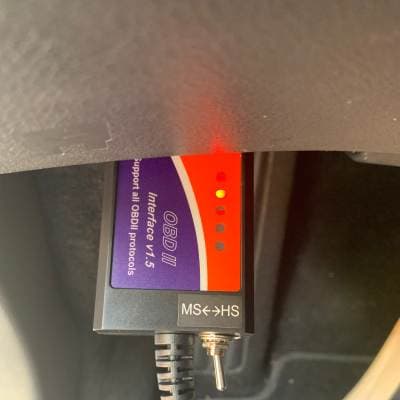

OBD의 위치는 핸들 왼쪽 아래쪽에 있습니다.
노트북에 usb 연결 후 시동 켜시고 Forscan 프로그램을 켜줍니다.

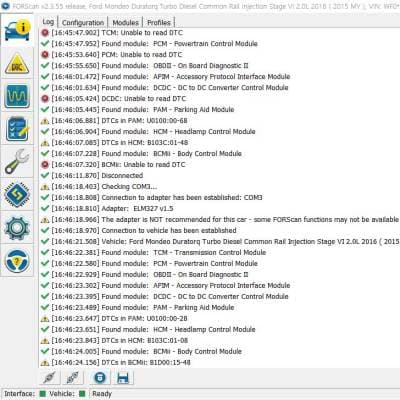

커넥트 버튼을 누르고 연결이 되면 아래와 같이 화면이 나오면 정상입니다.
아래쪽에 녹색으로 Ready라고 나오면 준비가 완료되었다는 소리입니다. 잘 안되시는 분들은 유튜브에 Forscan이라고 검색해보시면 서양친구들이 찍어놓은 동영상이 많이 나옵니다.

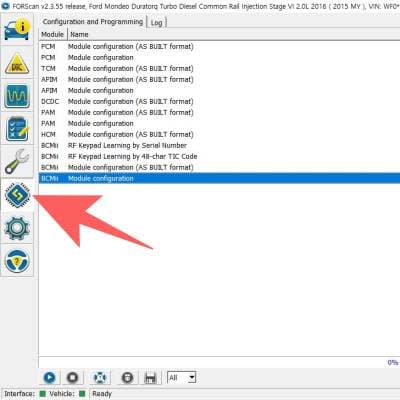

왼쪽에 스패너 밑에 있는 칩모양 아이콘을 클릭해줍니다. 이제 코딩할 준비가 끝났습니다.
다음 편에 계속!
